lunes, 27 de abril de 2020

Cargar baterias NiCd o NiMh con TP4056 es posible ?



Me conseguí un farolillo led que funciona con 3 Pilas tipo D , si las grandotas  de  32mm de diámetro y 60mm de largo.


En el trabajo de este tipo de baterías tipo D recargables se suelen tirar , pues son las que llevan  linternas Luznor en pack de 5 en serie.


Pero normalmente se pueden revivir y darles una segunda vida.
El problema es que no tengo cargadores que admitan baterías tan grandes.
Y como la linterna tiene espacio suficiente dentro, he pensado en implementar un cargador dentro.

Una posibilidad podría ser un DCDC  pues se puede regular tensión y corriente, pero por tamaño y ademas tener que añadir un conector , lo descarte.
 Como me quedaba algún TP4056 que es un modulo cargador muy asequible y fácil de adquirir en tiendas como aliexpress, ebay , etc quizás me podría valer

Pero el TP4056 es un cargador pensado para una sola celda y para química de litio, con lo que en principio es muy diferente a la de Nicd o Nimh.


Si vamos a las especificaciones, vemos que la tensión corte en la   carga para el TP 4056 es de 4.2v, y la mayoría de los módulos comerciales cargan a 1 Amperio máximo.

Hagamos cuentas, tenemos una tensión de  4.2v entre tres baterías en serie que usa este farol son 1.4 Voltios por celda.
Como esa tensión es la que tenemos como carga máxima podemos usarlo siempre que tengamos series de tres baterías con química Nicd o Nimh



Pero como la teoría no siempre se asemeja a la practica, vamos a probarlo.
Así que mecanizo el farol para que pueda entrar el conector microusb.


Como el TP4056 tiene dos led que muestran el estado de la carga y el plástico es demasiado opaco, hago dos perforaciones que relleno con cola caliente que ayuda a transmitir mejor la luz .


Ahora comprobamos la carga con un medidor USB


Podemos ver como el modulo nos muestra que esta cargando


Después de un tiempo de carga podemos ver que el TP4056 ha cambiado el estado y ha concluido la carga-



Concluimos, el TP4056 aunque no esta pensado para carga de baterías Nicd o Nimh vemos que si nos permite cargar pack de tres baterías en serie.


jueves, 27 de junio de 2019

Reciclar vaso Burguer King

Todos solemos ir de vez en cuando a un local de comida rápida, en ellos ya hay mucho menos plástico que antes y casi todo es papel.
Pero lo que queremos es reciclar, dar un nuevo uso a algo que acabaría de otro modo en la basura y muy posiblemente  a un vertedero.
Además lo que vamos a conseguir es crear vida, sembrar y replantar un árbol y conseguir reforestar nuestros montes.
Para ello lo primero es recolectar las semillas, siempre mucho mejor especies autóctonas, están bien adaptadas a nuestra climatología y evitamos introducir otras especies.
Yo en mi caso he usado esta vez un pinus pines, son resistentes a nuestro clima mediterráneo y a los incendios.
Pero también he recolectado otras como el algarrobo un árbol muy resistente a las sequías.
Aprovechando la recolección de las semillas también recibimos parte del sustrato que usaremos.
Una vez germine, es mejor que el primer año, lo cuidemos en casa para que se haga fuerte y resistente.
Pasado ese tiempo lo replantamos en la zona que hayamos decidido.
El hoyo que practiquemos debe ser más profundo del tamaño de las raíces para facilitar el enraizamiento.
Nosotros mantuvimos el vaso excepto la parte inferior, así cuando regemos el agua en vez de quedarse la parte superior profundiza mucho más.
El papel con el tiempo se degradara y volverá a la tierra.
Pero la cosa no acaba aquí, en la mayoría de las reforestaciones el porcentaje de supervivencia es bajo.
Así que debemos acordamos de vez de en cuando regarlo sobretodo en la época estival y de menos lluvias.

Sin más os dejo el video de todo el proceso desde la recolección hasta su ubicación final.



Y tú te animas a reciclar y plantar tu árbol.


domingo, 3 de julio de 2016

Powerbank 2x18650: Analisis

En una entrada anterior ya comente como reciclar las baterías de los portátiles.
Os comente que usaba un pequeño powerbank para una sola bateria, el problema es que entre la capacidad de la bateria y el rendimiento del powerbank apenas nos alcanza para una carga de un smartphone pues estos ya vienen con baterias de mas de 2000mah.
Así que busque powerbank de dos baterías , con un precio económico y que fuesen facilmente desmontables y nimiamente resistente a los golpes.
Así que al final compre estos
5V USB cable Power Bank Case Kit 18650

Lo primero que hice es desmontarlo para verle las tripas.
Aquí esta todo el despiece


La electrónica tiene un pulsador que ilumina un led de 5mm que podemos eliminar pues tiene un pequeño consumo parásito que podemos observar por que led permanece muy tenuamente encendido.


Pasamos al funcionamiento.
La carga de las baterias las realiza a 1 amp pero al ser dos estas cargan a 500ma con lo que tenemos una carga relativamente rápida.
Duran te la carga el led rojo permanece intermitente y acabada la carga se queda fijo.
La descarga máxima es a 1 amperio, a mayor carga salta la proteccion y se desconecta.
Durante la descarga el led azul se queda fijo, en cuanto la bateria este baja empezara a parpadear pero seguirá funcionando.
Ene le momento en que se agote la bateria se desconecta protegiéndose asi de sobre descargas.
Pasamos a la rendimiento.
Para tener una fiabilidad en las medidas he usado unas baterias de calidad y no  unas recicladas, ya que estan presentan el inconveniente de haber disminuido su capacidad y no tendriamos un valor preciso.
He usado unas ICR18650 samsung de 2600mah y unas NCR18650B Panasonic  de 3400mah ambas compradas a buen precio en gearbest.
Para las mediciones he usado un medidor usb y una resistencia de carga usb
Aqui podéis ver una review muy completa de amibos
USB meter

USB Load resistor

Las medidas tomadas nos dan  casi un 60% del rendimiento del powerbank respecto a la capacidad real de las baterías.
Aquí podéis ver las mediciones efectuadas con dos y una bateria y tambien la carga del powerbank.









Espero os sirva esta pequeña review para futuras adquisiciones.
Un saludo!!

domingo, 25 de octubre de 2015

Review : Xtar VC2 Plus Master

Este cargador lleva poco tiempo en le mercado, al principio tenia mis dudas por que los chicos de GB ya lo tenian en venta mientras que los de xtar no lo habian publicado en su web.
Así que me hice con uno para ver que tal es esta nueva versión.

Imagen

Xtar VC2 Plus Master


● Cargador de baterias universal:
Li-ion: 10440 / 14500 / 14650 / 16340 / 17500 / 17670 / 18350 / 18500 / 18650 / 18700 / 22650 / 25500 / 26650
Ni-MH: AAAA / AAA / AA / A / SC / C / D
● Algoritmo de carga (CC.CV)
Permite que cada ranura de la batería se cargue de forma individual, pantalla LCD de estado en tiempo real de cada batería
● Corriente de carga opcional : 0.5A, 1.0A.
● Función de salida USB: corriente de salida máxima de hasta 1000mAh
● Sistema de bloqueo de baja tensión: detiene automáticamente la salida para proteger la batería cuando el voltaje de la batería es 3.0V ± 0.3V, la recarga automática cuando el voltaje de la batería es 3.9V ± 0.15V
●La tecnología de arranque suave / circuito de protección polaridad inversa / corta automáticamente la función de carga para prolongar la vida útil de las baterías / activación 0V
●Entrada: DC 5V / 2.1A
●Carga constante 0.5A actual: 500mA ± 50mA /
●Carga constante 1.0A actual: 1000mA ± 80mA /
●Temperatura de funcionamiento: 0 - 40 grados centígrados


Enlaces:


 Xtarlight.
GB

Cupon
Code:XtarVC2Plus

PRESENTACION:


Los chicos de GB me ofrecieron un cupón para conseguir este producto a un mejor precio y lo aproveche para disfrutar de este nuevo cargador.
La presentación es similar a otros productos Xtar, el producto viene en un blister de cartón y dentro nuestro cargador en una bonita bolsa de tela.
Se adjunta las instrucciones en ingles , la garantia del producto y un cable usb.

Imagen

ACABADO EXTERIOR:

El producto viene en plástico negro pero el acabado es bueno y la pantalla se ve con claridad.

Imagen

En la parte trasera tenemos la pegatina con los datos del cargador, tiene unas rejillas que ayudan a refrigerar el cargador y que no se caliente en exceso.

Imagen

En el frontal delantero están las conexiones para el cargador y claramente diferenciadas.
Tenemos una entrada Dc de 3,5mm para la entrada de 5V y 2,1Amp.
Y una salida usb 5V y hasta 1 amp para la carga de un elemento exterior

Imagen

En el frontal trasero esta la pegatina de confirmación de producto original.

Imagen

De las dos bahias una nos indica que es la que se usa para la función power bank, en la otra bahia esta función no esta presente.

Imagen

La pantalla muestra diferentes datos

Imagen

La retroiluminada nos indica la carga seleccionable mediante pulsador de 0,5 amp a 1 amp.
Nos indica el porcentaje de carga de la bateria y el tiempo de carga aproximado.
Tenemos ademas justo encima de cada bahia hay un indicador de canal que en rojo marca carga y en verde cargado o no esta ne uso.


FUNCIONAMIENTO:


Para usar este cargado tenemos la opción de usar un alimentador Dc 5v 2,1amp con clavija de 3,5mm o usar el adaptador a usb que incluye el pack.
Si queremos una carga de 1amp para los dos canales deberemos usar un alimentador que proporcione minimo los 2,1amp.
De no ser asi aunque lo seleccionemos el cargador detecta que no hay suficiente intensidad y bajara a 0,5 por bahia.

Al realizar la conexión se realiza un test de pantalla que nos permite saber si algun elemento esta dañado.
Al poner la bateria en la bahia esta la reconoce y por su tensión basa la carga en nimh o litio.
Después calcula el tiempo y el porcentaje de la carga.
Variando la intensidad de carga podemos obserbar que se reduce el tiempo final de la carga.

Imagen
Imagen

Si mantenemos pulsado el boton la pantalla apaga la retroiluminacion.


Función powerbank.
Para esta función deberemos desconectar el cargador y colocar una bateria de litio el la primera bahia.
Al hacerlo se activa la función usb y también nos indica el porcentaje de bateria que tenemos.

Imagen

Activación 0V

Para comprobar esta función descargue una bateria reciclada por debajo de los 2 volt.
Al colocarla en el cargador este la detecta por su tension como nimh pero al comenzar la carga esta rápidamente eleva la tension el cargador detecta que la tension supera los 1.2v de la nimh y pasa a modo carga de litio

He echo un pequeño video para que se puedan ver un poco mejor todas estas funciones




Pros contras.

Tiene mejoras respecto con la versión VC2 como la carga para baterías Nimh , la función Usb y la carga de hasta un amperio.
Pero hecho de menos la medición de la carga total y el medidor de tensión.
Pero es un cargador a buen precio que funciona bastante bien

domingo, 30 de agosto de 2015

Reciclar Baterias de Portatil

Que hacer cuando tu portátil ya no funciona, o has reemplazado su bateria  por que ya no dura casi nada.
Pues aun podemos darle uso a estas baterías que puede que no estén al 100% para el portatil pero lo suficiente para otros usos.
En el interior de estas baterías encontramos unas 6 baterías de litio 18650 que por separado podemos darle uso.
Lo primero que tendremos que hacer es desmontar la bateria yo he conseguido estas dos

AS07B61 10,8V 4400Mah
Imagen

MU06 10.8 4200Mah
Imagen

Desmontarlas es relativamente fácil ,con solo un alicate se abre por el lateral y se consigue separar una de las carcasas dejando a la vista su interior.
Imagen

Imagen

En el interior de las baterías del acer encontramos unas samsung ICR18650 22F
Imagen

Y dentro de las del HP tenemos unas lg LGDAS31865
Imagen

Las baterías vienen unidas entre si con lengüetas formando un pack que cortaremos para separarlas de forma individual.
Imagen

Imagen

Al quitar la lengüeta quedara una pequeña rebaba que se puede ligar si molesta
Imagen
Imagen

Lo mas engorroso es quitar el pegamento que las mantiene unidas a la carcasa.
En el caso de la acer era como cinta de doble cara que ha sido fácil de quitar y las pilas han quedado como nuevas.
Imagen

Pero los chicos de HP se lo han tomado en serio y me han puesto una especie de silicona que ha costado mas de retirar y en algunos casos ha dañado un poco la envoltura de plástico exterior
Imagen

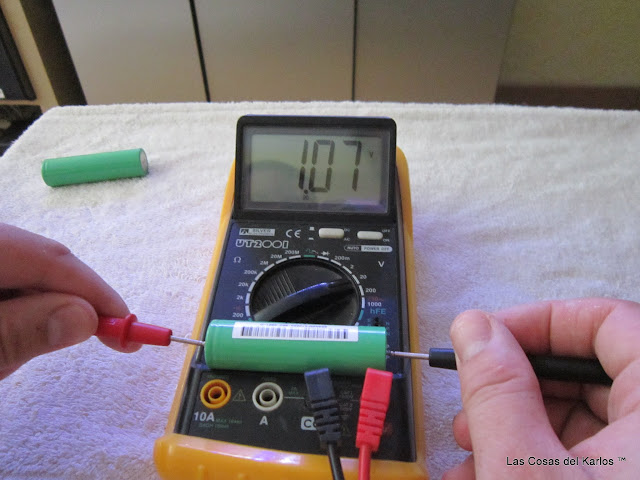

Una vez desmontadas y limpias he medido con un multimetro la tensión de las baterías
Para las samsung del acer he tenido valores de entre 1,95 y 2 voltios para 4 pilas mientras que dos estaban sobre 1 voltio.

Imagen
Imagen

En cambio las lg del HP venían mas altas de carga unos 3,25 voltios menos dos que estaban sobre los 2,50 voltios
Imagen

Imagen


Una vez desmontadas las baterías y comprobado su estado ya podemos usarlas para otros menesteres por ejemplo para nuestras linternas.

Con el avance de la tecnología en los móviles cada vez tienen mas funciones y se asemejan mas a un ordenador que a un teléfono.
Y como pasamos todo el día usándolos la bateria nos dura un suspiro.
.Así que  aprovechemos estas pilas recicladas para hacernos unos powerbank para toda la familia.
Yo he comprado este en ebay, es de los mas baratos con una sola pila y extraible.




En su interior esta el hueco para nuestra pila 18650 y lleva incluida la electrónica de carga.



Colocamos nuestra bateria y ya podemos usarlo



Os dejo un pequeño vídeo donde muestro el proceso


Ahora ya sabéis a reciclar, ya sean vuestra baterías, las de un amigo o las que tiran en los centro de reciclaje.


domingo, 16 de agosto de 2015

Convoy BD04 Cree XM L2 U2 - 1A Zoomable

Imagen

Convoy BD04

LED: Cree XM-L2 U2-1A
Batería: 1x 18650
Modos: NEXT MODE : High (100%) mid (30%) low (5%) Strobe (100%) SOS (100%)
Interruptor:Reverse switch
Enlace de compra: GEARBEST

INTRODUCCIÓN

De la mano de gearbest traigo una convoy pero esta vez una zooming.
Opte por convoy por que la relación precio calidad es buena y se adapta al bolsillo .
Esta linterna ademas ofrece la posibilidad de cargar la pila ella misma a traves de un puerto microusb con un cable y adaptador que viene incluido.
Nos faltaria solo la bateria y ya tendríamos todo lo necesario.

PRESENTACIÓN

El envio llega en sobre de burbujas como es habitual .
La linterna viene en un bonito estuche, que al contrario de otras convoy que vienen en una fina caja de cartón blanco.

Imagen

En su interior encontramos nuestra linterna y varios accesorios, la caja viene con espuma y los huecos para los accesorios.
Imagen

El pack incluye:
-Convoy BD04
-Cargador 110-220v 50-60hz Salida 5v 1Amp
-Cable USB a MicroUSB
-Adaptador de carga
-Lanyard


Unboxing Convoy BD04 Cree XM L2 U2




CONSTRUCCIÓN / ASPECTO EXTERNO


Imagen

La linterna echa en aluminio tiene un bonito color negro anonizado, se ve robusta pero de un tamaño menor a otras convoy conocidas .

Imagen

Sus medidas 12.7cm x 3.2 x 3.2 cm y un peso sin bateria de unos 80 gr la hace cómoda y practica
Incluye un clip en acero inoxidable fuerte pero elegante.
El pulsador es metálico y a la vez es la toma para la carga de la bateria.

Pero desmontemos la linterna haber que nos encontramos

Imagen


Lo primero que nos sorprende es el conjunto de pulsador y soporte para la bateria.

Imagen

Al contrario que otras linternas esta lleva el positivo de la bateria en el lado del pulsador
En la zona cercana al propio pulsador tenemos un led que muestra el estado de carga de la bateria, en su interior se aloja la electrónica de carga.

Pasamos al cabezal de la linterna, como es una zooming encontramos una lente Asférica de plástico de un diámetro útil de 24mm.

Imagen

Aunque el pill de la linterna tiene una junta el ajuste del cabezal con el cuerpo es muy bueno ,lo que ayuda a transferir una parte del calor de una manera mas eficaz que otros cabezales zooming

Imagen

En el montaje del pill al cuerpo se incluye una pequeña arandela de aluminio .

Imagen

En el pill encontramos que han colocado un reflector blanco alrededor del led que elimina bastante bien los anillos o aberraciones del patrón de luz.
Imagen
Imagen

El led es un Cree XM-L2 U2 y corregidme si me equivoco pero asi se ve al hacer zoom al máximo.
Se aprecian un dibujo de puntos (Sombras) en vez de las típicas lineas por lo que entiendo que si es un U2 y no un T6
Imagen

Si levantamos el driver podemos ver que tiene los 4 AMC 7135 y el microprocesador que los controla un
atmel 1450.
Imagen

Imagen

Vemos tambien que el led descansa en un pill macizo
Imagen



INTERFAZ DE USUARIO / FUNCIONAMIENTO

Ahora que ya la hemos visto por dentro vamos ha ver como funciona.
El pulsador de la linterna es tipo Reverse switch, con lo que tendremos que soltar el pulsador para que quede encendida , aunque puede cambiar de modo con una leve pulsación.
Aun siendo un pulsador metálico se nota bastante suave.
Como el driver no tiene memoria siempre enciende en el modo siguiente (Next mode)
Tiene 5 modos Alto (100%) Medio (30%) Bajo (5%) Strobe (100%) SOS (100%)
El consumo medido en la bateria para los diferentes modos es:
100% 850ma
30% 295ma
5% 52ma
Viendo los 4 AMC 7135 que lleva, al led le llegaran 1400ma en modo máximo.
Al ser un cree xml2 u2 es mas eficiente y da mas luz que los T6 que suelen llenar las zooming mas comunes.
He probado el truco de pintar el condensador con un lapiz pero o esta vez no lo hice bien o no sirve para este modelo por que continua en next mode.

Como la linterna viene con cargador incluido , mostrare el proceso de carga.
El pulsador sirve a su vez de toma de corriente utilizando un adaptador que se acopla en el y que tiene una conexión microusb
Tiene dos posiciones para conectarlo ,pero en una el led que nos indica el estado de carga quedara oculta por el cable, asi que lo deberemos de tener en cuenta.
El adaptador ofrece la posibilidad de encender la linterna y cambiar de modos durante la carga.
Os dejo un pequeño video donde se ve el proceso de carga.



OPINIÓN PERSONAL

Solo llevo una semana con ella y todavía no la he usado en el trabajo, pero me ha transmitido buenas sensaciones.
Con un buen precio tenemos acceso a una linterna y a un cargador de calidad, lastima no incluyan la bateria.
Buena iluminación y un consumo moderado para no tener que preocuparse por la bateria de repuesto.
No acostumbro a llevar una linterna conmigo si no hay un motivo para hacerlo pero si se convertirá en mi linterna EDC en el trabajo.
Ahora el paso del tiempo, las caídas, golpes nos diran como se comporta la linterna.
